آشنایی کامل با GPIO در بردهای NVIDIA Jetson

آشنایی کامل با GPIO در بردهای NVIDIA Jetson

بردهای NVIDIA Jetson علاوه بر قدرت پردازشی بالا برای بینایی ماشین و هوش مصنوعی، دارای مجموعه‌ای از پین‌های ورودی/خروجی عمومی (GPIO) هستند که امکان ارتباط مستقیم با سنسورها، ماژول‌ها و قطعات الکترونیکی را فراهم می‌کنند.

در این مقاله به بررسی ساختار GPIO، انواع رابط‌ها و نحوه استفاده از آن‌ها در بردهای Jetson می‌پردازیم.

• GPIO چیست؟
• ساختار پین‌های GPIO در Jetson
• پین‌های دیجیتال GPIO
• رابط‌های ارتباطی سخت‌افزاری (Hardware Interfaces)
• I2C (Inter‑Integrated Circuit)
• SPI (Serial Peripheral Interface)
• UART
• PWM
• جمع‌بندی

GPIO چیست؟

GPIO مخفف General Purpose Input/Output است. این پین‌ها قابلیت دارند که به صورت:

• ورودی (Input)
• خروجی (Output)

پیکربندی شوند و برای کنترل یا دریافت سیگنال‌های دیجیتال استفاده شوند.

در Jetson، این پین‌ها معمولاً روی هدر ۴۰ پین (مشابه Raspberry Pi در برخی مدل‌ها مثل Nano و Xavier NX) در دسترس هستند.

ساختار پین‌های GPIO در Jetson

GPIO های برد Jetson معمولاً در قالب یک هدر 40 پین ارائه می‌شوند که شامل بخش‌های زیر است:

پین‌های تغذیه (Power Pins)

این پین‌ها برای تأمین انرژی ماژول‌های خارجی استفاده می‌شوند.

که در دو ولتاز V3.3  و V 5 روی برد جتسون ارائه می شود (البته به نوع برد جتسون هم بستگی دارد)

بخش GND یا زمین مشترک که مسیر برگشت الکتریکی در مدار هستند و نقش بسیار مهمی در پایدار بودن عملکرد سیستم دارند.

پین‌های دیجیتال GPIO

این پین‌ها برای ارسال یا دریافت سیگنال دیجیتال استفاده می‌شوند.

کاربردها:

• روشن/خاموش کردن LED
• خواندن وضعیت یک دکمه
• کنترل رله
• ارتباط ساده با ماژول‌های دیجیتال

رابط‌های ارتباطی سخت‌افزاری (Hardware Interfaces)

بردهای NVIDIA Jetson علاوه بر پین‌های دیجیتال ساده، از چندین رابط ارتباطی سخت‌افزاری نیز پشتیبانی می‌کنند. این رابط‌ها امکان ارتباط سریع، پایدار و استاندارد با انواع سنسورها، ماژول‌ها و میکروکنترلرها را فراهم می‌کنند. مهم‌ترین این رابط‌ها شامل I2C، SPI، UART و PWM هستند که هرکدام برای نوع خاصی از ارتباط و کاربرد طراحی شده‌اند.

I2C (Inter‑Integrated Circuit)

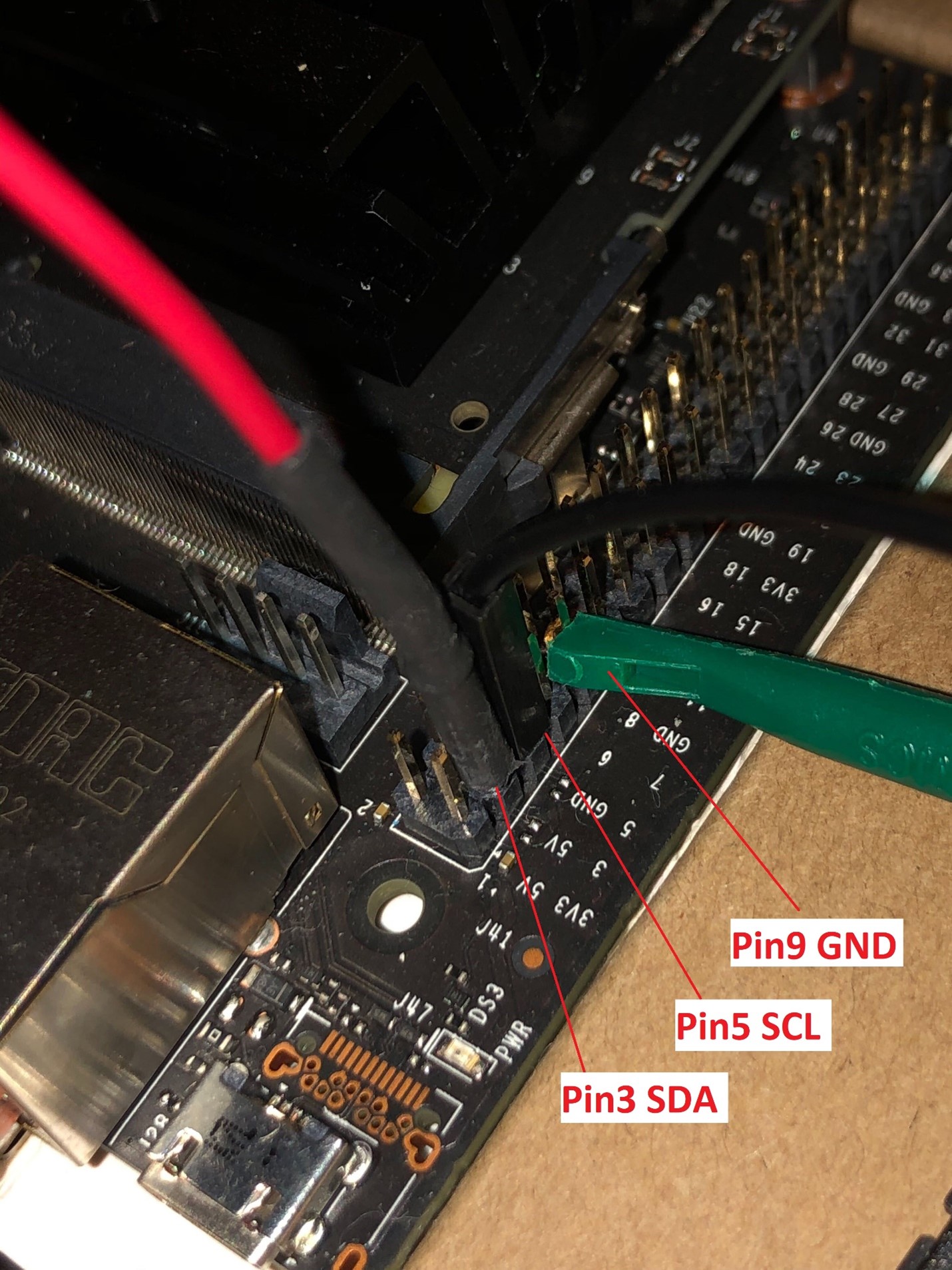

I2C یک پروتکل ارتباطی سریال دو سیمه است که برای ارتباط با دستگاه‌های جانبی کم‌سرعت بسیار رایج است. این رابط فقط از دو خط اصلی استفاده می‌کند:

• SDA (Serial Data Line) برای انتقال داده
• SCL (Serial Clock Line) برای همگام‌سازی ارتباط

در این ساختار معمولاً یک دستگاه به عنوان Master (مثلاً Jetson) عمل می‌کند و چندین دستگاه دیگر به عنوان Slave به همان باس متصل می‌شوند. هر دستگاه در شبکه دارای یک آدرس منحصر به فرد است و Master می‌تواند با استفاده از این آدرس‌ها با هر دستگاه ارتباط برقرار کند.

کاربردهای رایج I2C در پروژه‌های Jetson شامل موارد زیر است:

• سنسورهای دما و رطوبت
• سنسورهای شتاب‌سنج و ژیروسکوپ (IMU)
• نمایشگرهای OLED و LCD کوچک
• مبدل‌های آنالوگ به دیجیتال (ADC)
• ماژول‌های RTC

SPI (Serial Peripheral Interface):

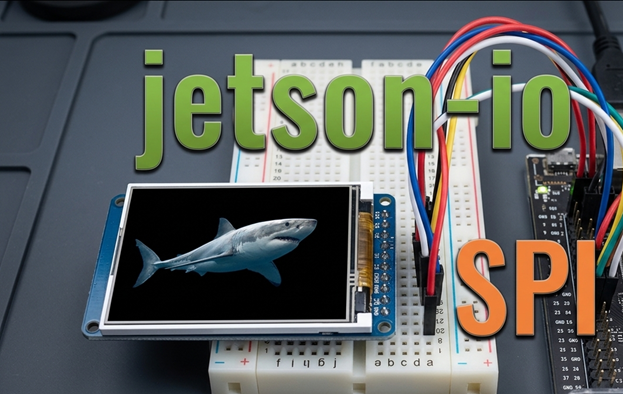

در ارتباط SPI معمولاً برد NVIDIA Jetson نقش کنترل‌کننده یا Master را دارد و قطعه جانبی نقش Slave/Peripheral را بازی می‌کند.

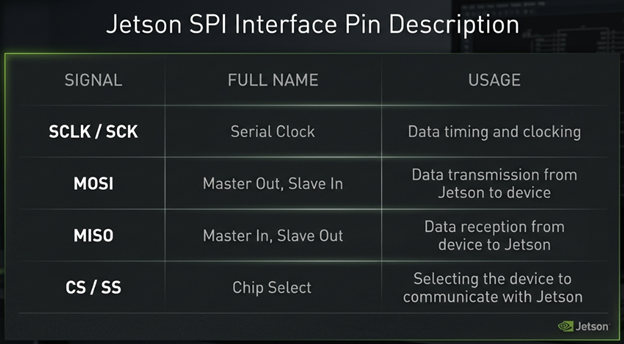

Jetson کلاک ارتباط را تولید می‌کند، قطعه موردنظر را انتخاب می‌کند و داده‌ها را ارسال یا دریافت می‌کند. SPI  معمولاً از چهار سیگنال اصلی استفاده می‌کند:

مزیت‌های SPI

• سرعت آن معمولاً از I²C بیشتر است.
• ارسال و دریافت داده می‌تواند هم‌زمان انجام شود.
• پروتکل نسبتاً ساده‌ای دارد.
• برای انتقال سریع داده به نمایشگر، ADC و حافظه مناسب است.

محدودیت‌های SPI

• نسبت به I²C به سیم‌های بیشتری نیاز دارد.
• برای هر قطعه معمولاً یک پایه جداگانه CS لازم است.
• استاندارد مشخصی برای شناسایی خودکار دستگاه‌ها ندارد.
• معمولاً برای فاصله‌های کوتاه روی یک برد یا داخل دستگاه استفاده می‌شود.

UART در بردهای NVIDIA Jetson

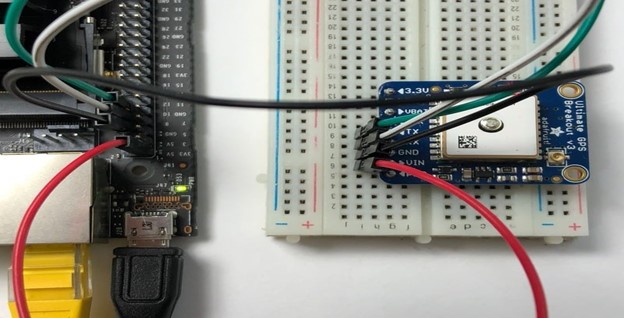

UART یک روش ارتباط سریال ساده و پرکاربرد است که فقط با TX، RX و GND کار می‌کند.

در بردهای NVIDIA Jetson می‌توان از UART برای ارتباط با ماژول‌ها، میکروکنترلرها و ابزارهای دیباگ استفاده کرد. مهم‌ترین نکته‌ها در استفاده از UART، اتصال ضربدری TX/RX، یکسان بودن Baud Rate و رعایت سطح ولتاژ ۳٫۳ ولت هستند.

از UART معمولاً برای ارتباط با تجهیزاتی مثل موارد زیر استفاده می‌شود:

• ماژول GPS
• ماژول بلوتوث
• ماژول‌های مخابراتی مثل GSM / LTE
• میکروکنترلرهایی مثل Arduino و STM32
• کنسول سریال برای دیباگ سیستم

PWM در بردهای NVIDIA Jetson

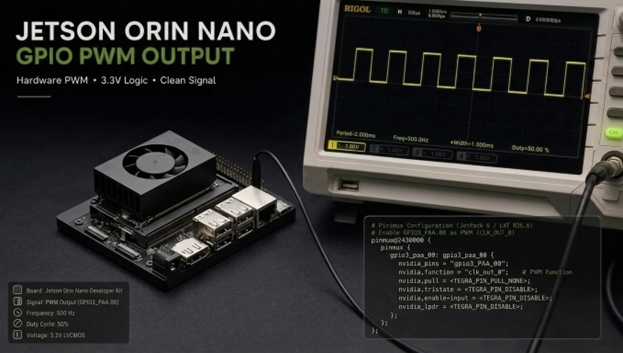

PWM یا Pulse Width Modulation روشی برای تولید سیگنال دیجیتال با عرض پالس متغیر است. در این روش، با تغییر نسبت زمان روشن بودن سیگنال به کل دوره تناوب، می‌توان مقدار توان یا شدت خروجی را کنترل کرد.

از PWM در پروژه‌های Jetson معمولاً برای موارد زیر استفاده می‌شود:

• کنترل سرعت موتور DC
• کنترل سروو موتور
• تنظیم شدت نور LED
• تولید سیگنال کنترلی برای برخی ماژول‌ها

در استفاده از PWM نیز باید به سطح ولتاژ، جریان قابل‌تحمل پین و نیاز احتمالی به درایور خارجی توجه کرد؛ زیرا پین‌های Jetson برای تغذیه مستقیم بارهای پرمصرف مانند موتور مناسب نیستند.

جمع بندی

بردهای NVIDIA Jetson با بهره‌گیری از GPIO و رابط‌هایی مانند I2C، SPI، UART و PWM، امکان ارتباط مستقیم با سنسورها، ماژول‌ها و قطعات الکترونیکی را فراهم می‌کنند و نقش مهمی در پیاده‌سازی پروژه‌های سخت‌افزاری هوشمند دارند. شناخت این رابط‌ها، سطح ولتاژ، محدودیت جریان و نحوه اتصال صحیح آن‌ها، پایه‌ای ضروری برای ورود به پروژه‌های عملی‌تر محسوب می‌شود. در مقاله بعدی، به‌صورت کاربردی‌تر بررسی می‌کنیم که چگونه می‌توان با استفاده از GPIO در Jetson، قطعاتی مانند LED، دکمه، سنسورها یا ماژول‌های جانبی را کنترل و برنامه‌نویسی کرد.
